VOC沸石濃縮轉輪焚化裝置
產品原理

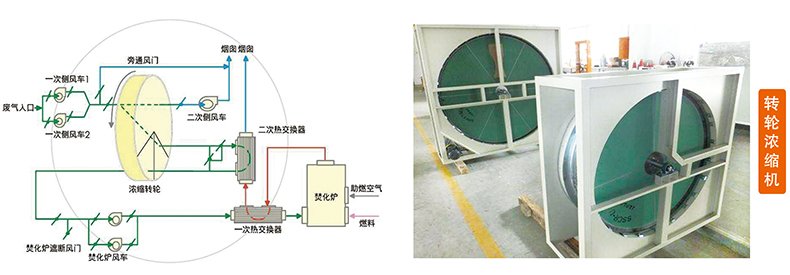

沸石轉輪濃縮區可分為處理區、再生區、冷卻區，濃縮轉輪在各個區內連續運轉。VOC有機廢氣通過前置過濾器后，通過濃縮轉輪裝置的處理區。在處理區VOC被吸附劑吸附去除，凈化后的空氣從濃縮轉輪的處理區間排出。吸附于濃縮轉輪中的有機廢氣VOC，在再生區經熱風處理而被脫附、濃縮到5-15倍的程度。濃縮轉輪在冷卻區被冷卻，經過冷卻區的空氣，再經過加熱后作為再生空氣使用，達到節能的效果。
·吸附濃縮：處理大風量含濃度低于800ppm、40℃溫度以下的VOCs氣體，通過轉輪內的沸石被吸附，以系統抽氣變頻風機將干凈尾氣排入大氣。吸附器為立式轉輪(CTR)可提供大量的氣體接觸沸石表面積，轉輪持續以每小1~6轉的速度旋轉。提供95%以上的VOCs去除率。
·脫附：轉輪內VOCs被濃縮成飽和沸石區、再利用熱交換器提供的熱流(約200℃)來進行脫附，脫附完成后旋轉至冷卻區，以常溫空氣吹噓冷卻至常溫、再旋轉至吸附濃縮區。
·氧化：脫附出高濃度VOCs氣流，以氧化風機抽送至蓄熱式焚化爐(RTO)內燃燒焚化處理，排放出干凈CO2(g)及H2O(g)至大氣。燃燒室高溫氣流被引出至氣對氣熱交換器，與常溫空氣進行熱交換、升溫至脫附溫度的熱流，供脫附使用達到省能目的。
產品特點
1、高吸、脫附效率，使原本高風量、低濃度的VOCs廢氣，轉換成低風量、高濃度的廢
氣，降低后端終處理設備的成本。
2、沸石轉輪吸附VOCs所產生的壓降極低，可大大減少電力能耗。
3、濃縮倍數達到3-15倍，大大縮小后處理設備的規格，運行成本更低。
4、整體系統采預組及模塊化設計，具備了最小的空間需求，且提供了持續性及無人化的
操控模式。
適用范圍
1、各種噴漆車間（汽車制造，造船、飛機制造、鋼鐵制品、樹脂制品等等）的排氣處理
2、各種印刷車間（凹版印刷、建筑裝潢材料印刷、其他各種印刷過程）的排氣處理
3、干法層壓紙制品、鍍膜加工過程的排氣處理
4、各種電子制品制造過程的排氣處理
5、半導體集成電路制造過程的排氣處理
6、液晶顯示屏（LCD）制造過程的排氣處理
7、鋰離子電池制造（電極形成工序、電解液充填工序）過程的排氣處理
8、大型研究設施的通風廚的排氣處理
使用環境及條件
（1）室外使用環境要求：5～33.5℃；
（2）CO 加熱方式：電加熱；
（3）壓縮空氣：0.5~0.6Mpa（氣源相對干燥）；
（4）電源：a）380V 三相四線制，電壓波動范圍：380V±10%，50赫茲；
b) AC220v±10% 50 HZ 單相 |
